POLY-GW02智能边缘计算网关


      POLY-GW02智能边缘计算网关是北京小马科技有限公司研发的一款面向各种工业和民用的IOT领域的通用型边缘计算网关。它拥有强大的边缘计算能力,采用Docker容器技术和本地数据库,内置了强大的系统管理软件以及多种常用的通信协议,并且能够根据用户需求进行特定场景人工智能应用的研发和优化。同时,网关也提供用户进行自主研发应用的SDK,方便用户项目的快速实现。

      POLY-GW02智能边缘计算网关能够作为物联网边缘计算中心或计算节点,承担本地网络通信、实现协议转换互联、本地数据的优化和分析、系统实时响应、人工智能定制化应用等多种重要功能。

      POLY-GW02智能边缘计算网关采用全工业化设计,通过多项EMC高等级测试和电气安全测试,满足工业环境通信设备的电磁防护等级要求。在物理接口上,本网关提供了232、485、DI/DO、以太网、HPLC、HDMI等多种输入输出接口,以及4G、5G、WiFi、BLE蓝牙、LoRa等多种无线通信能力,能够满足各种数据接入的要求,在电力、能源、工业、医疗等多种行业为IOT的智能化升级提供强大助力。

产品特点:

处理芯片采用国产瑞芯微处理芯片,集成了GPU和NPU,算例达到3.0TOPS,能够满足人工智能和多达4路1080p视频识别实时处理的需求,并能够根据需要增加加速卡进一步提升运算能力。

采用ARM架构和精简指令集、功耗低、速度快、适合低成本、低功耗的现场应用场景
网关配备协议库,包括Modbus等工业协议和DL/T645、IEC101、IEC104、IEC61850等行业协议等,并可为用户定制,持续升级扩展。网关支持4G、5G、LoRa、WiFi、BLE蓝牙等多种无线通信方式,同时,网关提供了多路232、485、DI/DO、以太网、HPLC、HDMI等输入输出接口,为了便于现场使用,网关提供40W带载能力,可为大量外部设备供电,满足用户在各种不同场景下的需
采用容器化技术能够简化应用的环境配置,实现应用的独立安装和运行,对比虚拟机技术可节省大量的系统资源。采用镜像仓库和镜像安装,实现应用的APP化。同时容器技术采用沙箱机制,应用间完全隔离,保证安全性。采用MQTT服务器实现了数据通信总线,内置本地数据库,实现了本地多应用间的数据共享,增强了网关的处理能力和应用范围。
网关从设备多级用户权限管理、网络安全、数据安全、应用隔离等多个层面提供安全防护功能。从处理芯片、内存芯片、存储芯片、通信模块到电源器件全部采用工业级标准,尤其是通过了电力系统通信设备的EMC/EMI和电气安全测试认证。采用IP30防护等级,温湿度特性方面均能达到工业使用等级指标,满足工业现场恶劣环境,经久耐用
硬件规格:
序号
项目参数
硬件平台:
1处理器(CPU)双Cortex-A72+四Cortex-A53大小核CPU结构,频率最高1.8GHz
2图形处理器(GPU)

ARM@ Mali-T860 MP4四核GPU

支持OpenGL ES1.1/2.0/3.0,OpenCL ,DX11

支持AFBC(帧缓冲压缩)

3神经网络处理器(NPU)

内置神经网络处理器NPU

 •支持8bit/16bit运算,运算性能高达3.0TOPS

 •相较于GPU作为AI运算单元的大型芯片方案, 功耗不到GPU所需的1%

 •可直接加载Caffe/Mxnet/TensorFlow模型提供AI应 用开发接口,支持And

   roid NN API,提供RKNN跨平 台API,Linux下支持TensorFlow开发

4视频处理器

支持4K VP9 and 4K 10bits H265/H264视频解码,高达60fps

1080P多格式视频解码(WMV,MPEG-1/2/4,VP8)

1080P视频编码,支持H.264,VP8格式视频后期处理器:反交错、去噪、边缘/细节/色彩优化

5存储器高速eMMC 5.1(16GB/32GB/64GB/128GB可选)支持TF卡扩展
无线通信方式:
1WiFi2.4GHz、5GHz
2LoRa 2.4G电力型
34GLTE CAT4,可选
45G
LTE CAT14/CAT16,可选
定位授时:
1GPS定位+授时,授时精度ms级(电力型)
接口:
1以太网5x1000Mbps以太网口
2工业串行口RS232x2、RS485x4
3USBUSB2.0x1
4数据输入输出DIx2、DOx2
5HPLC电力型
6HDMIHDMI2.0输出
接口参数
接口名称
定义
说明
485-1
485_G1串口 RS485 信号地
485_A1串口 RS485 A
485_B1串口 RS485 B
485-2
485_G2串口 RS485 信号地
485_A2串口 RS485 A
485_B2串口 RS485 B
485-3
485_G3串口 RS485 信号地
485_A1串口 RS485 A
485_B3串口 RS485 B
485-4
485_G4串口 RS485 信号地
485_A1串口 RS485 A
485_B4串口 RS485 B
DIDO
DI-1数字输入接口1
DI-G1
数字输入接口地1
DI-2数字输入接口2
DI-G2数字输入接口地2
DO-1数字输出接口1
DO-G1数字输出接口地1
DO-2数字输出接口2
DO-G2数字输出接口地2
232-1232-G1串口 RS232 1信号地
232-T1串口 RS232 1发送
232-R1串口 RS232 1接收
232-2
232-G2串口 RS232 2信号地
232-T2串口 RS232 2发送
232-R2串口 RS232 2接收
网口WAN连接外网
LAN1连接内网
LAN2连接内网
LAN3连接内网
LAN4连接内网
电源:
序号
项目参数
1电源输入DC12V~28V
2极性防反接支持
3电源接口可插拔工业级端子接驳
4功率≤50W

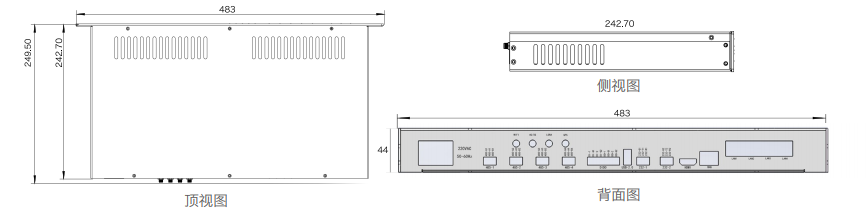

机械特性:
1安装方式机架式安装/导轨式安装
2外壳19寸标准机箱
3防护等级IP30
4散热方式传导被动散热
5环境温度-20摄氏度~60摄氏度
指示灯:
1LED
EMC/EMI测试:
序号
项目
参考标准
等级
1
静电放电抗扰度GB/T 17626.24级
2射频电磁场辐射抗扰度GB/T 17626.33级
3电快速瞬变脉冲群抗扰度GB/T 17626.44级
4浪涌(冲击)抗扰度GB/T 17626.54级
5射频场感应的骚扰抗扰度GB/T 17626.63级
6外壳端口工频磁场抗扰度GB/T 17626.84级
7阻尼振荡磁场抗扰度GB/T 17626.104级
8振荡波抗扰度GB/T 17626.123级
9直流电源暂时中断抗扰度GB/T 17626.2920ms/0%
电气安全:
1
绝缘电阻,500VGB/T 14598.3
≥20 MΩ
2

介质强度

U≤60V

60V

GB/T 14598.3

0.5 kV

2.0 kV

3

介质强度

U≤60V

60V

GB/T 14598.3

1.0 kV

5.0 kV

软件规格:
序号
项目
参数
操作系统:
1Ubuntu 18.04GNU/Linux 3.10.108 armvv7I
网络互联:
1网络接入APN、VPDN
2网络制式SA、NSA、LTE、WCDMA(HSPA+)、EDGE、GPRS、CDMA
3LAN协议ARP
网络协议:
1IP应用Ping、Traceroute、DHCP服务器/中继/客户端DNS中继、动态域名DDNS、Telnet、SSH、HTTP、HTTPS、TFTP、FTP、SFTP
2IP路由静态路由
网络安全:
1防火墙

1、全状态包检测(SPI)、防范拒绝服务(DoS)攻击

2、过滤多播/Ping 数据包、访问控制列表(ACL)

3、NAT、PAT、DMZ、端口映射、虚拟服务器

2数据安全OpenVPN
3多级用户用户分级管理
容器特性:
1资源监控监控容器CPU、内存、网络使用情况
2资源限制限制容器使用CPU、内存使用上限
3远程控制通过web远程控制容器状态
4远程日志通过web远程控制容器日志
数据库:
1嵌入式数据库Sqlite3
可靠性:
1断网重连网关掉电重启自动恢复网络连接
2日志保存自动保存网关运行及操作日志,方便运维
网络管理:
1配置方式本地或远程 HTTP、HTTPS、Telnet、SSH 方式
2升级方式本地或远程 WEB
3日志功能本地或远程日志输出,日志掉电保存
多应用管理平台:
1C++支持c++应用
2Python支持python应用
3Golang支持golang应用
4C支持C应用
5java支持java应用
电力型应用协议:
1工业MODBUS
2电力DL/T645、DL/T634.5101-2002、DL/T634.5104-2009、IEC61850

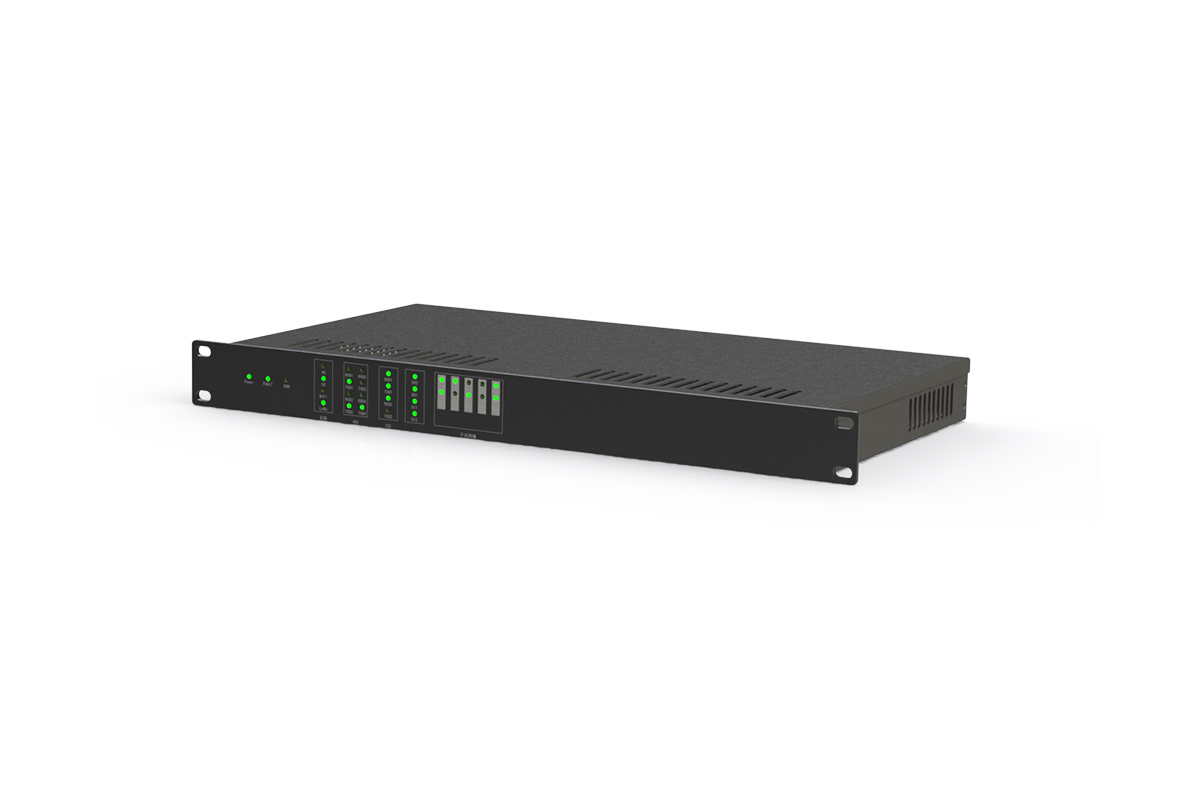

产品图片:

POLY-GW02

POLY-GW02
